Цифровая выделенная линия (синхронный канал) в сети оператора связи («clear channel»)


Для постоянной надежной связи удаленных офисов часто используются выделенные цифровые каналы передачи данных. В этом случае оборудование заказчика подключается синхронными портами (V.35, X.21, E1) к оборудованию провайдера связи, а провайдер организует передачу данных по своей сети (обычно TDM-сеть). При этом на канальном уровне модели ISO OSI оборудование заказчика на одном конце канала «видит» оборудование, установленное на другом конце канала, из-за чего такой канал и называют чистым.

Данный способ объединения ЛВС офисов удобен пользователям, поскольку практически не зависит от расстояния между офисами, отличается крайне малыми задержками (обычно в пределах сотни микросекунд, т.е. на 2-3 порядка меньше, чем в пакетных сетях передачи данных). При предоставлении интерфейса E1 заказчик получает возможность разделить канал на несколько независимых каналов (установкой своего мультиплексора).

Однако, согласно современным требованиям, скорость передачи данных по таким каналам относительно низка (обычно в пределах 2 Мбит/с, хотя возможно арендовать канал E3, T3 или STM-1). При увеличении скорости передачи данных резко возрастает и стоимость данного канала, она значительно выше стоимости аренды L3 VPN-каналов той же скорости.

Организация связи через выделенные каналы «точка-точка» требует использования для каждого такого канала отдельного порта, что уменьшает гибкость и масштабируемость решения в случае объединения большого количества удаленных объектов (). Следует также иметь в виду, что стоимость синхронного порта передачи данных на скорости ниже 2 Мбит/с превосходит стоимость 100-мегабитного порта Ethernet, и рост стоимости порта происходит быстрее его скорости.

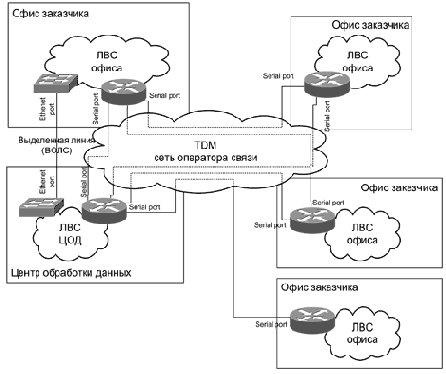

Рис. 3. Организация СПД на основе выделенных каналов связи

В настоящее время применение таких каналов может быть обусловлено в первую очередь необходимостью передачи голосового трафика по TDM-каналам в «чистом виде», и, возможно, какими-то специфическими приложениями. Их целесообразно использовать и в случаях, когда компания в состоянии обеспечить постоянную загрузку канала на скорости, близкой к максимальной.


Перспектив использования таких каналов для корпоративной передачи данных скорее всего не будет. На существующих сетях операторов связи они еще предоставляются, но активно развиваются уже другие технологии (такие как MPLS VPN).
Организация передачи данных в каналах, основанных на мультиплексировании сигнала с разделением по времени, не позволяет информации одного клиента попадать в сети другого клиента без нарушения исходной связи. Однако надо иметь в виду, что передаваемые данные всегда доступны операторам, предоставляющим канал. Поэтому многие компании склонны защищать любой внутрикорпоративный трафик, который передается по внешним (арендованным физическим или виртуальным) каналам.

Основное преимущество цифровой выделенной линии: заказчик получает «чистый» канал, который может использоваться по его усмотрению. Могут передаваться данные любых канальных протоколов. Дальность подобного канала фактически неограниченна. Задержки на таких каналах измеряются десятками микросекунд.
Недостатки: относительно низкая скорость передачи данных, более высокая стоимость канала по сравнению с L3 VPN той же пропускной способности.
