Канал в пакетной сети оператора (Frame Relay, ATM)


Объединение офисов через операторские сети Frame Relay и ATM была самой распространенной в недалеком прошлом. В общем случае для корпоративного заказчика схема подключения выгладит следующим образом (): каждый офис подключается одним (или несколькими) портами к сети передачи данных заказчика. После этого в пределах сети заказчика организуются виртуальные каналы, которые связывают его офисы.

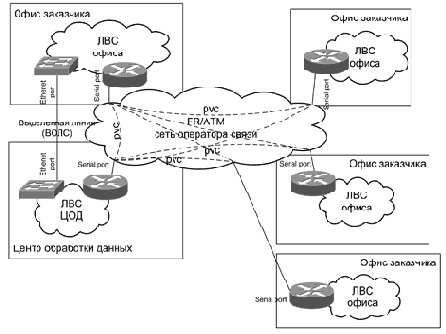

Рис. 4. Использование пакетной сети передачи данных оператора связи для построения КСПД

Виртуальные каналы настраиваются программно и для каждого устанавливается собственная гарантированная скорость передачи данных, а офис достаточно подключить к сети оператора одним портом нужной пропускной способности. Программная настройка виртуальных соединений позволяет создавать новые соединения между офисами и легко менять параметры существующих соединений без изменения физической топологии сети.

По сравнению с сетью, построенной на выделенных каналах, где для каждого выделенного канала необходим физический порт на каждой стороне соединения, существенно уменьшается количество необходимых физических портов. За счет этого в каждом офисе возможно использовать более простое оборудование или обходиться меньшим количеством устройств.

Повышается и надежность данного вида соединения. Поскольку внутри сети оператора обычно уже используются собственные механизмы повышения отказоустойчивости, то заказчику достаточно зарезервировать только собственное оборудование доступа и «последнюю милю» от своего оборудования до сети оператора связи.

Стоимость такого решения для заказчика также обычно ниже, чем при использовании выделенных синхронных/асинхронных каналов благодаря следующим факторам:

  • нужно меньше оборудования;
  • стоимость каждого виртуального канала ниже стоимости соответствующего физического канала (за счет использования недозагруженной полосы пропускания одних соединений другими).
  • Тем не менее в настоящее время такие подключения следует делать только если используются какие-либо специфические приложения или при подключении новых офисов к корпоративной сети, которая уже объединена по данной технологии, поскольку по многим потребительским параметрам такие сети уступают сетям IP VPN.
    Типовые скорости каналов Frame Relay – до 2 Мбит/с. Часто этих скоростей уже недостаточно для современных приложений. ATM – от 2 до 155 Мбит/с, однако такие подключения распространены относительно мало, а стоимость порта и канала ATM превышает стоимости IP/MPLS-каналов аналогичной скорости.

    По уровню безопасности виртуальные FR/ATM каналы несколько уступают выделенным линиям. Трафик одного клиента, передаваемый по сети Frame Relay, отделен от трафика другого клиента и не может попасть в его сеть. Однако данное разделение – программное и может быть нарушено незаметно для пользователя, например из-за ошибки оператора.
