Защита от грызунов


Когда говорят, что кабель имеет защиту от грызунов, то чаще всего подразумевается наличие металлической брони. Объясняется это тем, что такая броня наиболее эффективна при невысокой стоимости, поэтому именно она нашла наиболее широкое применение. Условно можно выделить несколько типов металлической брони:

  • стальная ламинированная лента, которая сгибается вдоль, чтобы ее боковые края находили один на другой. Получается некое подобие трубки, которую для увеличения допустимого сдавливающего усилия еще и гофрируют.
    Такой тип брони часто применяется в волоконно-оптических кабелях общего назначения;
  • проволочная броня из стальной оцинкованной проволоки, основное назначение которой - обеспечение большого допустимого усилия на разрыв, а также защита от грызунов. Этот кабель предназначен для вкапывания в грунт. Кстати, использование волоконно-оптического кабеля с проволочной броней является обязательным при построении первичных сетей по российским стандартам.
  • Для наших широт допустимо применение кабеля и в стальной гофроброне, которая значительно дешевле. Броня в виде диагонально свитой стальной проволоки, но кабели с такой броней, как и кабели с броней из алюминия, меди или другого металла, относятся к оборудованию специального назначения, например, кабель, который прокладывается под водой.

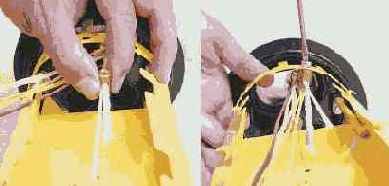

    Специальный фиксатор натяжения силовых элементов кабеля и его крепление в монтажной муфте от компании R&M

    Иногда необходимо использовать кабель, у которого полностью отсутствуют металлические компоненты. Как же в этом случае обеспечить надежную защиту от грызунов? Существуют волоконно-оптические кабели с так называемой "неметаллической броней". Это подразумевает либо внешний слой из особо прочного диэлектрического материала, например, полиамида толщиной полмиллиметра, либо тонкий слой полипропилена.

    Хорошую защиту от грызунов может обеспечить и плотный слой стекловолоконных нитей (не путать с нитями из кевлара), которые выполняют также роль силовых элементов. Однако при изгибе кабеля трубка с оптическими волокнами может выйти из слоя продольно-натянутых стекловолоконных нитей, что ставит под угрозу защиту волокна.
    Этого можно избежать, если стекловолоконные нити закручены в спираль или даже переплетены вместе - таким образом степень защиты повышается.

    Все эти способы защиты от грызунов основываются на тех особенностях конструкции волоконно-оптического кабеля, которые помогают усилить его механическую прочность. Существует и другой способ, который базируется на добавлении специальных химических компонентов во внешнюю оболочку (у нас нечасто можно встретить такой тип кабеля из-за его высокой стоимости). Построение волоконно-оптических каналов связи требует значительных капиталовложений, поэтому, начиная с этапа проектирования, необходимо свести до минимума те факторы, которые могут снизить надежность линии передачи. При этом защита от грызунов является составной частью задачи по обеспечению стабильной работы волоконно-оптического канала связи. Это актуально и при вкапывании кабеля в землю, и при прокладке в канализациях или туннелях метрополитена.

    Конечно, можно изготовить волоконно-оптический кабель, в котором бы предусматривались все перечисленные виды защиты от грызунов. Однако кабелю необходимо обладать и другими качествами, такими как пожаробезопасность, небольшой вес или отсутствие металлических компонентов. Стоимость здесь также играет не последнюю роль. Поэтому в кабеле чаще реализуются один или два способа, которые бы в большей степени обеспечивали защиту от грызунов.
