Выбор топологии сети в реальных условиях


, &laquoЭкспресс-Электроника&raquo, #6/2003

Основной бич домашних сетей — трудности прокладки кабелей. Спроектировать и построить инфраструктуру крупного предприятия или межстанционные соединения АТС можно не считаясь с затратами, подгоняя «под проект» местные условия. При необходимости — выкопать новый туннель, возвести эстакаду, проложить подводный кабель и т. п.

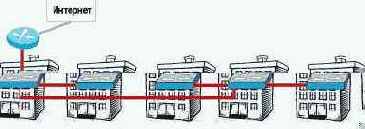

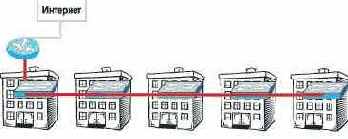

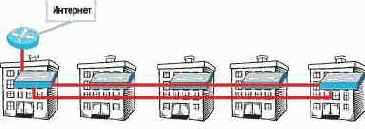

Рис. 1. Линейная магистральСитуация недорогих сетей принципиально иная, и в этом их коренное отличие. Домашним сетям неизбежно приходится приспосабливаться к застройке города. В некоторых местах прокладка невозможна, где-то нежелательна или имеет высокую стоимость. Множество на первый взгляд незначительных помех часто превращает подобные работы в «шаманство», требуя от проектировщика глубоких знаний местных условий. Основным вариантом является линейный (рис. 1).

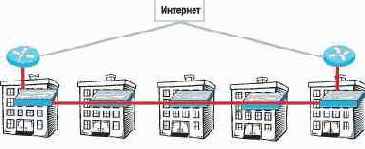

В таком виде сеть представляет собой «гирлянду» в ее самом примитивном и ненадежном виде. Отказ любого промежуточного узла вызывает прекращение услуги абонентам, подключенным далее по линии.

Вдобавок приходится констатировать, что это один из самых распространенных на сегодня типов небольших сетей. Такой форме способствуют особенности линейной городской застройки, экономия магистрального кабеля, стремление с минимальными затратами «дотянуться» до «перспективного» дома и т. п.

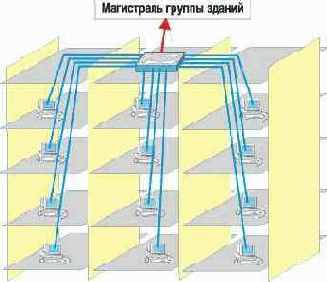

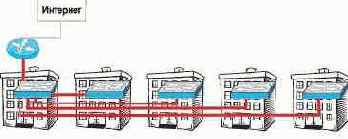

Рис. 2. «Звезда», растянутая в линиюЧто же можно сделать для увеличения надежности линейной структуры? Наиболее очевидным вариантом будет превращение «гирлянды» в «звезду» (рис. 2). Пусть кабели лежат рядом или даже в одной оболочке, такой подход позволит избежать зависимости всей сети от локального сбоя электропитания либо неисправностей активного оборудования. Иначе говоря, все узлы могут работать с центральным независимо друг от друга.

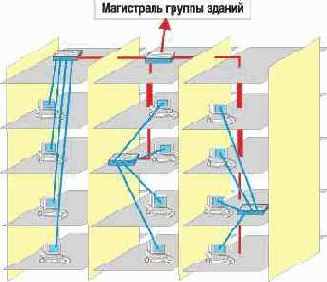

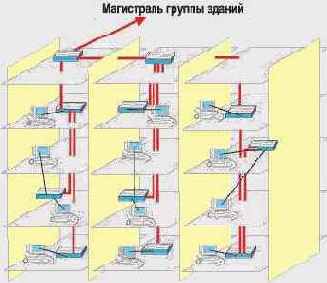

Отметим, что здесь нет ничего нового — именно так обычно строится внутридомовая проводка телефонии или СКС. Подобно этому использование одного физического кабеля может с успехом применяться для магистрали, особенно в сетях среднего и небольшого размера.

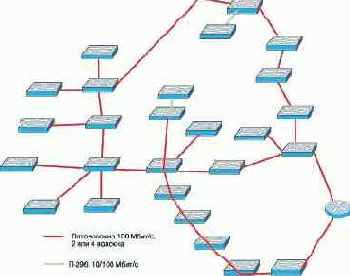

Но, как правило, это технически осуществимо (и рентабельно) только в случае использования оптоволокна.
