Проверяем качество


С целью тестирования рассмотренных выше типов решений (на базе маршрутизатора и конвертора интерфейсов)и проверки качества передачи данных был собран ряд стендов (рис.).

При проведении экспериментов в качестве объекта управления использовалась рабочая станция, поскольку ее последовательный асинхронный порт обрабатывает сигналы абсолютно аналогично портам различных объектов управления, таких как, например, устройства телемеханики, датчики температуры, давления, расхода жидкостей и т. д.

В ходе тестирования рабочая станция подключалась к маршрутизатору/конвертору с помощью асинхронного порта RS 232 (COM 1), а подсоединение маршрутизатора/конвертора к IP-сети проводилось через сетевой интерфейс Ethernet (RJ 45).

С целью проверки качества передачи данных в ходе тестирования с одной рабочей станции на другую передавался файл размером 700Кбайт, при этом последовательно изменялась скорость передачи асинхронного порта с 4800до 115200 бит/c.

Для передачи асинхронных данных использовалось ПО терминала и протокол передачи данных по асинхронным линиям Zmodem with CrashRecovery, который позволяет фиксировать ошибки при передаче данных, а также осуществлять повторную передачу сбойных блоков.

Первый эксперимент проводился с использованием двух маршрутизаторов Cisco 2651 с установленным модулем NM 8A/S асинхронных интерфейсов и коммутатора Catalyst 2950-24, который использовался для эмулирования распределенной IP/Ethernet сети. Структурная схема стенда приведена на рис. В рассматриваемом случае передача файла прошла без разрыва соединения и без ошибок при приеме.

Во втором эксперименте применялись два маршрутизатора Cisco 2651 с модулем NM 8A/S и два коммутатора Cisco Catalyst 2950-24, однако соединение между ними в этом случае осуществлялось через беспроводной Ethernet канал, созданный на базе радиомоста стандарта IEEE802. 11b Cisco Aironet 350:радиосвязь организовывалась в радиоканале №6 (2437 МГц)с полосой 22 МГц. Структурная схема стенда приведена на рис.


Схема первого эксперимента:для передачи асинхронных данных используются маршрутизаторы

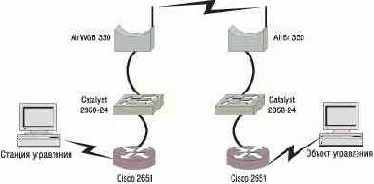

Cхема второго эксперимента: для передачи асинхронных данных используется радиомост

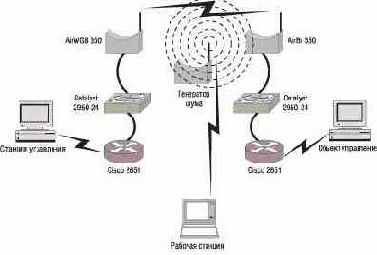

Схема третьего эксперимента:учитывалась возможность помех в радиоканале



Схема четвертого эксперимента:использовался режим Host Based mode





Схема пятого эксперимента:использовался режим Pair Connection mode

В последнем случае передача файла также прошла успешно, без разрыва соединения и безошибок при приеме.

Следует отметить, что в связи с тем, что в реальных условиях при построении и эксплуатации беспроводных сетей стандарта IEEE 802. 11b приходится считаться с возможностью помех от других радиосистем, третий эксперимент проводился с учетом влияния радиопомех.

В качестве источника помех использовался бридж Cisco Airоnet 350 и ноутбук с установленным беспроводным адаптером Cisco Aironet 350Wireless Lan Adapter. Структурная схема стенда с учетом источника радиопомех приведена на рис.

Радиосвязь снова организовывалась в радиоканале №6 (2437 МГц), а источник помех работалв радиоканалах №11 (частота – 2462 МГц) и №8 (частота – 2457 МГц). В обоих случаях передача прошла без ошибок во время приема и без разрыва соединения.

В тех же условиях, но при наличии помех в используемом для передачи данных радиоканале №6 (2437 МГц) передача прошла успешно, без разрыва соединения, однако с применением протокола передачи Xmodem. Следующая серия экспериментов проводилась с использованием конвертора DE 311 для выяснения возможности его использования для передачи "сырых" данных через радио и проводные Ethernet сети.

Так, четвертый эксперимент проводился с применением конвертора Moxa NPort Express DE 311в режиме Host Based mode. Основная особенность данного режима заключается в том, что на рабочей станции средствами операционной системы эмулируется последовательный дополнительный виртуальный порт, на котором происходит деинкапсуляция асинхронных данных из IP пакетов, принятых через сетевой Ethernet интерфейс. Структурная схема стенда приведена на рис.

В данном случае использовался протокол передачи Zmodem with Crash Recovery, передачаданных прошла без разрыва соединения, нос ошибками при приеме.



В пятом эксперименте использовались два конвертора Moxa NPort Express DE 311 в режиме Pair Connection mode, то есть в режиме подключения конверторов к рабочим станциям через последовательный интерфейс. Структурная схема стенда приведена на рис. Передача данных снова прошла без разрыва соединения, но также с ошибками приприеме.

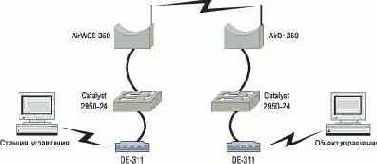

Схема шестого эксперимента:для передачи асинхронных данных используется радиомост и конвертор интерфейсов

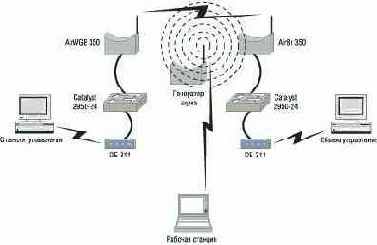

Схема седьмого эксперимента:учитывается возможность радиопомех при передаче по беспроводному каналу

Шестой эксперимент проводился с использованием двух конверторов Moxa NPort ExpressDE 311 в режиме Pair Connection mode, а также c применением радиомоста Cisco Aironet 350. Структурная схема стенда приведена на первом рисунке.

В седьмом эксперименте учитывались влияния радиопомех. Структурная схема стендас учетом источника радиопомех приведена на втором рисунке.

В обоих случаях передача данных прошла с ошибками при приеме, но без разрыва соединения.
