ОРГАНИЗАЦИЯ ШИФРУЕМОГО СОЕДИНЕНИЯ


Для пояснения схемы мы рассмотрим пример работы по защищенному соединению между центральным офисом и одной из удаленных площадок. Трафик из локальной сети центрального офиса через коммутатор поступал на маршрутизатор Cisco. На маршрутизаторе были заданы правила условной маршрутизации (policy routing), согласно которым трафик, предназначавшийся для удаленного офиса компании, направлялся не в среду ATM, а на внутренний интерфейс установленного в локальной сети шифратора. Наглядно схема включения шифратора в сеть представлена на Рисунке 1. Маршрутизировать трафик — дело маршрутизатора, так что возлагать функции анализа трафика на шифрующие устройства не стоит. Шифратор «знал» только ключи шифрования для конкретных адресов получателей.

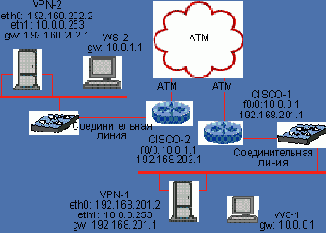

Рисунок 1. Схема сети с шифратором.

С внешнего интерфейса шифратора инкапсулированный защищенный трафик направлялся опять-таки на маршрутизатор, на интерфейсе Ethernet которого было задано два IP-адреса: один — соответствовал локальной сети центрального офиса; другой — принадлежал виртуальной сети шифратора и служил для него шлюзом по умолчанию. Далее зашифрованный пакет снова сверялся со списками доступа маршрутизатора, где описываются правила динамической маршрутизации EIGRP, и, согласно им, направлялся в то или иное подразделение компании. Маршрутизатор удаленного офиса имел схожую конфигурацию, но не хранил сложные списки доступа c описанием маршрутизации EIGRP, а все пакеты, в том числе предназначавшиеся для других удаленных площадок, пересылались в центральную сеть. На интерфейсе Ethernet маршрутизатора удаленного офиса также было задано два IP-адреса: один принадлежал локальной сети филиала, а второй — виртуальной сети установленного там шифратора и являлся для шифратора шлюзом по умолчанию.

Внешнему интерфейсу шифратора центрального офиса был назначен IP-адрес 192.168.0.2, внутреннему — 10.0.0.253. Все машины в локальной сети имели адрес из сети 10.0.0.0/24. Для интерфейса Ethernet на маршрутизаторе центрального офиса были определены адреса 10.0.0.1 и 192.168.0.1.
